Yüksek Oran Sanayi Planet Şanzıman Konsantre Solar Enerji Santrali

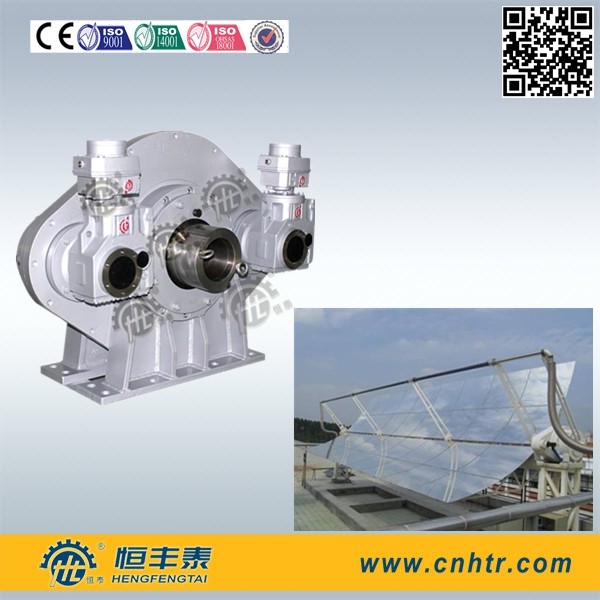

  • High Ratio Industrial Planetary Gearbox Concentrate Solar Plant

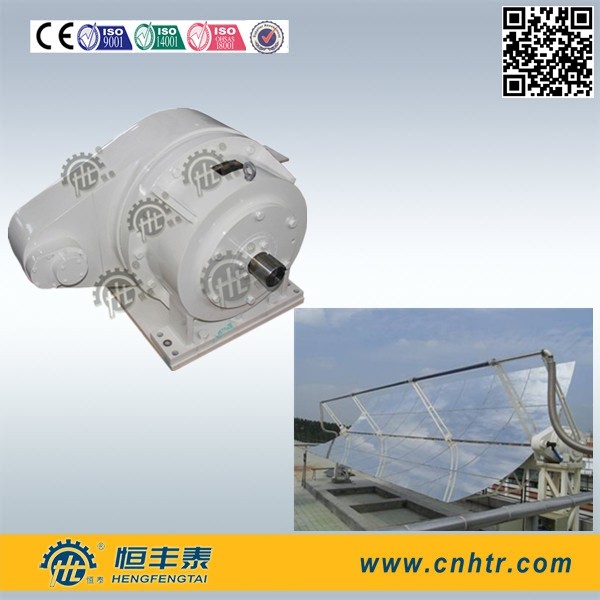

  • High Ratio Industrial Planetary Gearbox Concentrate Solar Plant
Sertifika CE,ISO9001:2008,ISO14001,GB28001
Model numarası HDR serisi
Min sipariş miktarı 1pcs
Fiyat US $ 3000 - 90000 / Piece
Ambalaj bilgileri 1 adet ahşap bir SANDIĞA Paketli
Teslim süresi 40 gün
Ödeme koşulları T/t ya da lc
Yetenek temini 200pcs/ay

Contact me for free samples and coupons.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Ürün ayrıntıları
Boşluk 0.015 derece Boşluk 0.015 derece
Modeli HJX10 Modeli HJX10
Tork 3000Nm Tork 3000Nm
Yansıtma birimi 30 Metrekare Yansıtma birimi 30 Metrekare
CSP modeli Parabolik CSP modeli Parabolik
Uzunluğu 100meters Uzunluğu 100meters
Vurgulamak

Low Backlash Planetary Gearbox

,

helical planetary gearbox Düşük boşluklu Planet Şanzıman
Mesaj bırakın
Ürün Açıklaması

Yüksek Oran Sanayi Planet Şanzıman Konsantre Solar Enerji Santrali



Hızlı Ayrıntılar

Dişli Düzeni: Çift sürücü iletim cihazı

Oranı: 49295 kadar

40000Nm Nominal çıkış tork

100000Nm Max çıkış tork

Statik yük 120 KN

Dinamik Yükleme 75KN

Menşe Yeri: Zhejiang, Çin (Anakara)

Marka Adı: HENGTAI


a. Multitooth bölümlendirme çıkışı, büyük çıkış tork yarıçap değeri, güçlü taşıma kapasitesi.

Redüktör dişli dişleri arasında yükleme homojenize ve büyük tork iletim işlevini gerçekleştirmek için, diş profilinin "roachback diş formu" tasarım gerçekleştirmek, "pozitif eşit + negatif shift" ve makul değişiklik parametresinin modifikasyonunu benimseyin.

b

b.High hassas iletim, büyük çıkış sertlik, düşük retrace toleransı, 0.05 ° altında tepki hata

Multitooth aynı anda örgü Çünkü, yükleme durumu spline ile benzerdir. Bu nedenle, son derece burulma sertliği ve minik retrace toleransı vardır. Yüksek hassasiyetli dişli ve planet yapılmış, dişli yüksek aşınmaya dayanıklı, yüksek kaliteli alaşımlı malzeme, yüzey sertleştirme tedavi çekiç yapılır; Hassas taşlama işleme ile işlenebilir.

rulman yapısı, uzun ömürlü özel tasarım cc.

Vücut tarafından transmisyon parçaları olmadan tork ve darbe yüklerine maruz kalma, delik dişli ve doğrudan çevirme, böylece iyi sonuçlar, doğruluk, yaşam süresini artırmak korumak için, aktarma organları üzerindeki yükü azaltmak.

d

d Büyük oranı, yüksek verimlilik, kendinden kilitlemeli yeteneği



Performans

Örnek

Oran

Döndürme aralığı
(O)

Yatay izin verilen maksimum dinamik tork
(Nm)

Yatay izin verilen maksimum statik tork
(Nm)

Yükseklik izin verilen en dinamik tork
(Nm)

Yükseklik izin azami statik tork
(Nm)

Maksimum burulma sertliği
(Nm / rad)

Boşluk
(O)

HJR01

35000
~
50000

360

5578

9296

5132

8553

15.7 × 10E6

0.015

HJR02

35000
~
50000

360

5976

9960

5756

9593

18.4 × 10E6

0.015

HJR03

35000
~
50000

360

10160

16933

9865

16.442

36.0 × 10E6

0.015

HJR04

35000
~
50000

360

15216

25360

14512

23587

38.0 × 10E6

0.015

HJR05

35000
~
50000

360

27430

45717

26.381

43.968

10.5 × 10E7

0.015

HJR06

35000
~
50000

360

36.887

61.479

35.785

59.642

14.4 × 10E7

0.015

HJR07

35000
~
50000

360

48.285

80.474

47665

79.442

19.0 × 10E7

0.015

HJR08

35000
~
50000

360

62.595

104.325

61.758

102.930

33.3 × 10E7

0.015

Maksimum radyal yük

(N)

Maksimum eksenel yük

(N)

Maksimum bükme sertliği

(Nm / rad)

Normal hız

(O / dakika)

Hız maksimum

(O / dakika)

Ağırlık

(kg)

Devirme momenti

(Nm)

Çevre sıcaklığı

(℃)

39000

25300

89,2 × 10E8

0.14

12

100

11000

-10 ~ 50

40000

26667

90.4 × 10E8

0.14

12

220

12000

-10 ~ 50

45000

30000

17.8 × 10e9

0.14

12

320

28000

-10 ~ 50

50000

33333

23.5 × 10e9

0.14

12

490

35000

-10 ~ 50

60000

40000

65.4 × 10e9

0.14

12

850

60000

-10 ~ 50

64000

42667

85.9 × 10e9

0.14

12

1050

68000

-10 ~ 50

70000

46667

10.5 × 10e10

0.14

12

1400

75000

-10 ~ 50

75000

50000

13.6 × 10e10

0.14

12

1700

80000

-10 ~ 50


Rekabet avantajı:

Teknoloji kapasitesi

  • Hengfengtai Devlet Yüksek teknoloji Şirket sertifikalı
  • Zhejiang eyaletinin Enterprise Tekniği Merkezi,
  • Uygulanması ERP bilgi yönetimi, CAD, pro / E, UG, CFD vb gelişmiş yazılım yaygın olarak tasarlama güvenli, yüksek verimlilik ve doğruluk tutmak için teknik, dosyaları yönetimi için zanaat çizim kullanılır ve PDM edilir.
  • Vb Zhejiang Üniversitesi, Shenyang alüminyum ve magnezyum Tasarım Enstitüsü ve Zhengzhou Hafif Metal Araştırma Enstitüsü ile iyi uzun vadeli bir ilişki

Üretim kapasitesi

  • Üretim Bölümünde 350 personel, aralarında, 5 üst düzey teknisyenler, 10 junior teknisyenleri ve 82 profesyonel işletme belgesi var.
  • Bölgede fazla 50.000 metrekare ile 2 üretim tesisleri.
  • Alman CNC taşlama makinesi, Taşlama Makinesi, CNC uçak fabrikası, CNC sondaj makinesi ve CNC Torna makinesi vb: gelişmiş ithal ekipmanları 300sets daha


Kalite Kontrol Sistemi

  • ISO 9001-2000 Belgesi
  • ISO 14001 Belgesi
  • GB / T 28.000 Belgesi
  • Dişlilerin her parti üzerinde CMM Teftiş
  • Dişli Kontrol Merkezi
  • Malzeme Muayene Laboratuvarı
  • Deneme Run İnceleme
  • Kaçak Muayene
  • ve benzeri

Yıl 2008 yılından itibaren, Hengfengtai Redüktör yerli araştırma enstitüleri ve güneş işletmeler ile anlaşma işbirliği geç 4 serisi güneş konumlandırma cihazları izleme ait güneş jeneratör transmisyon ekipmanları araştırma ve üretim, başladı, ve imzalı ürünler onlar tarafından iyi yorumlar vardır.

1, HJR serisi çok fonksiyonlu konumlandırma iletim cihazı (kulede uygulama, disk sistemi)

2, HJX yüksek hassasiyetli, çift çıkış mili iletim cihazı (oluk sisteminde uygulama)

3, HJW serisi entegre çok fonksiyonlu konumlandırma iletim cihazı (kulede uygulama, disk sistemi)

4 HJV kapalı tipi çift çıkış mili iletim cihazı. (Fresnel ve fotovoltaik sistem Uygula)
